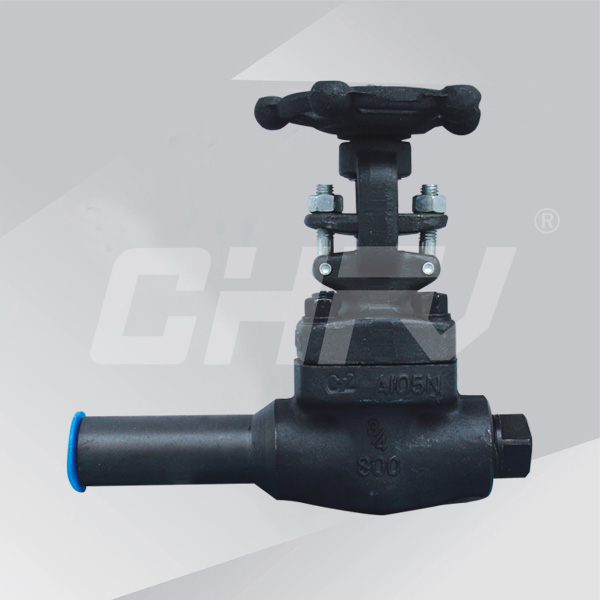

鍛鋼延長閥體閘閥
您當前的位置：產品中心 >> 鍛鋼閥門系列 >> 鍛鋼延長閥體閘閥
產品型號：EG8C4Y-K
公稱通徑：NPS3/8"~2"
公稱壓力：800lb(2000psi)
主要材質：鑄鋼、不銹鋼、合金鋼等
適用介質：水、蒸汽、油品等
適用溫度：—29℃～425℃
公稱通徑：NPS3/8"~2"
公稱壓力：800lb(2000psi)
主要材質：鑄鋼、不銹鋼、合金鋼等
適用介質：水、蒸汽、油品等
適用溫度：—29℃～425℃
產品詳情
零部件材質細：
| 序號 | 零件名稱 | CStoASTM | AStoASTM | SStoASTM | |
| A105 | F22 | F304(L) | F316(L) | ||
| 1 | 閥體 | A105 | A182F22 | A182F304(L) | A182F316(L) |
| 2 | 閥座 | A276420 | A276304 | A276304(L) | A276316(L) |
| 3 | 閘板 | A182410&F430 | A182F304 | A182F304(L) | A182F316(L) |
| 4 | 墊片 | 316夾柔性石墨 | 316夾PTFE | ||
| 5 | 閥桿 | A182F6 | A276F304 | A182F304(L) | A182F316(L) |
| 6 | 螺栓 | A193B7 | A193B16 | A193B8 | A193B8M |
| 7 | 銷釘 | A276420 | A276 304 | ||
| 8 | 活節螺栓 | A193B7 | A193B16 | A193B8 | A193B8M |
| 9 | 螺母 | A1942H | A1944 | A1948 | A1948M |
| 10 | 鎖緊螺母 | A1942H | A1944 | A1948 | A1948M |
| 11 | 手輪 | A197 | |||
| 12 | 銘牌 | SS | |||
| 13 | 閥桿螺母 | A276420 | |||
| 14 | 填料壓板 | A105 | A182F11 | A182F316(L) | |
| 15 | 填料壓套 | A276410 | A182F304(L) | A182F316(L) | |
| 16 | 填料 | 柔性石墨 | PTFE | ||
| 17 | 閥蓋 | A105 | A182F22 | A182F304(L) | A182F316(L) |
| 適用介質 | 水、蒸汽、油品等 | 水、蒸汽、油品等 | 硝酸、醋酸等 | ||
| 適用溫度 | —29℃～425℃ | —29℃～550℃ | —29℃～200℃ | ||
注意:客戶需求的其他材質也可采用.密封面材料配對客戶指定內件代號決定
CS=碳鋼;AS=合金鋼;SS=不銹鋼;
尺寸(MM)和重量：(KG)
|
NPS |
縮徑. |
3/8" | 1/2" | 3/4" | 1" | 11/4" | 11/2" | 2" |
|
全徑 |
3/8" | 1/2" | 3/4" | 1" | 11/4" | 11/2" | ||
|
L1 |
10.75 | 10.75 | 10.75 | 120 | 127 | 127 | 152 | |
|
L |
147 | 147 | 153.5 | 175.5 | 187 | 187 | 222 | |
|
H(開) |
158 | 158 | 169 | 197 | 236 | 246 | 283 | |
|
W |
100 | 100 | 100 | 125 | 160 | 160 | 180 | |
|
重量 |
螺栓式 |
3.1 | 2.9 | 3.4 | 5.5 | 7.8 | 8.3 | 13.4 |
|
焊接式 |
2.8 | 2.6 | 3.1 | 5.1 | 7.4 | 7.6 | 12.1 | |
