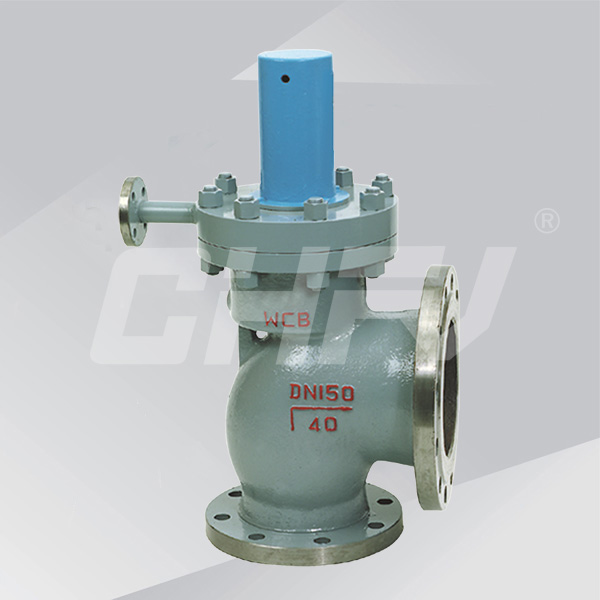

脈沖式安全閥
您當前的位置：產品中心 >> 安全閥系列 >> 脈沖式安全閥
產品型號：A49H-10
公稱通徑：DN150~250mm
工作溫度：≤300℃
適用介質：石油氣、空氣、水
應用范圍：適用于化工、石化、石油、造紙、采礦、電力、液化氣、食品、制藥、給排水、市政、機械設備配套、電子工業，城建等領域
公稱通徑：DN150~250mm
工作溫度：≤300℃
適用介質：石油氣、空氣、水
應用范圍：適用于化工、石化、石油、造紙、采礦、電力、液化氣、食品、制藥、給排水、市政、機械設備配套、電子工業，城建等領域
產品詳情
【安裝說明】
1、閥門必須垂直安裝在設備的最高位置。
2、主安全閥緊固在支座上，支座承受主安全閥排汽時產生的反座力。
3、排汽管應有專門吊架，排汽管重量不得加在主安全閥上，主安全閥與排汽管之間的連接法蘭應消除任何的附加預應力。
4、排汽管的最低點應考慮疏水，以免排汽時產生水擊。
【主要尺寸參數】
| 型號 | 公稱通徑 | 連接尺寸 | ||||||||||||||
| L | L1 | L2 | H | D | D1 | D2 | b | z-d | DN | D | D1 | D2 | b | z-d | ||
| A49H-4 | 150 | 220 | 230 | 240 | 486 | 300 | 250 | 204 | 30 | 8-25 | 200 | 360 | 310 | 278 | 34 | 12-25 |
| A49H-4 | 200 | 270 | 295 | 330 | 615 | 375 | 320 | 260 | 38 | 12-30 | 300 | 485 | 430 | 390 | 40 | 16-30 |
| A49H-4 | 250 | 300 | 350 | 370 | 646 | 445 | 385 | 313 | 42 | 12-34 | 350 | 550 | 490 | 450 | 44 | 16-34 |
